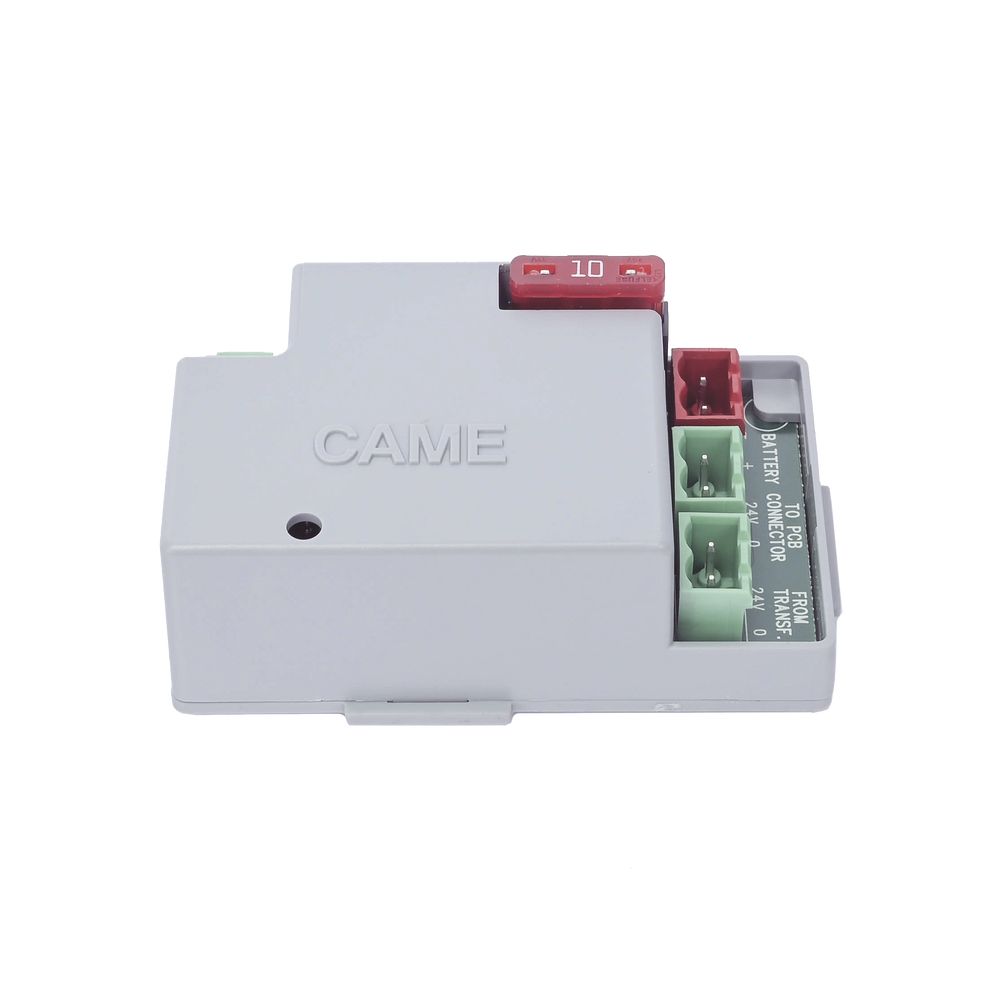

Descripción
Características Técnicas
- Tipo: RLB
- Consumo en reposo: 75 mA
- Tensión de carga: 27 V
- Corriente de carga máx.: 400 mA
- Temperatura de funcionamiento: -20 ÷ +55 °C
Baterías
- Tipo: Recargable
- Voltaje: 12 V
- Amperaje: 1.3 Ah (SDN4/6/8/10 / OPS001 / ZL60 / ZL65) / 3.2 Ah (FA7024)
- Accesorios requeridos: 2 Baterías PL712
Kits Compatibles
- KIT-AXO-3024 Kit de brazos abatibles AXO3024 (Que incluyan cuadro de mando 801QA-0080)
- KIT-AXO-5024 Kit de brazos abatibles AXO5024 (Que incluyan cuadro de mando 801QA-0080)

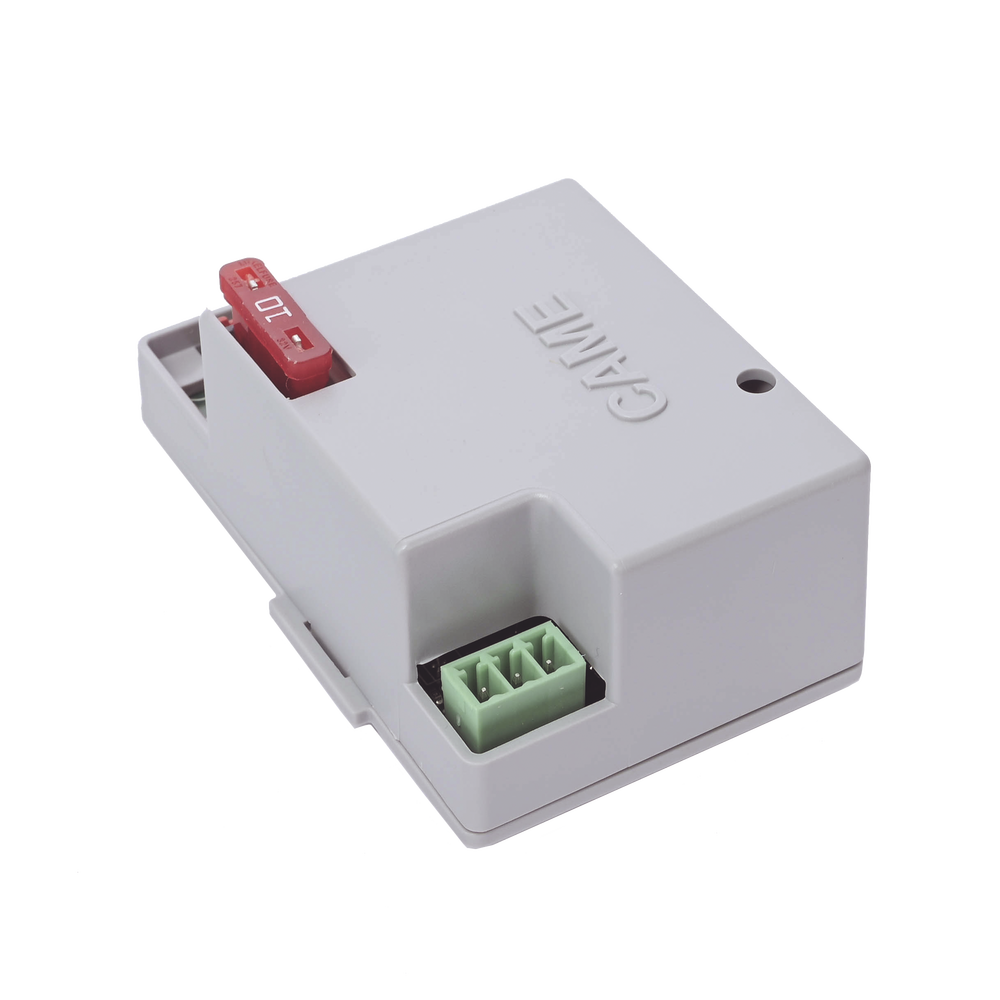

Componentes

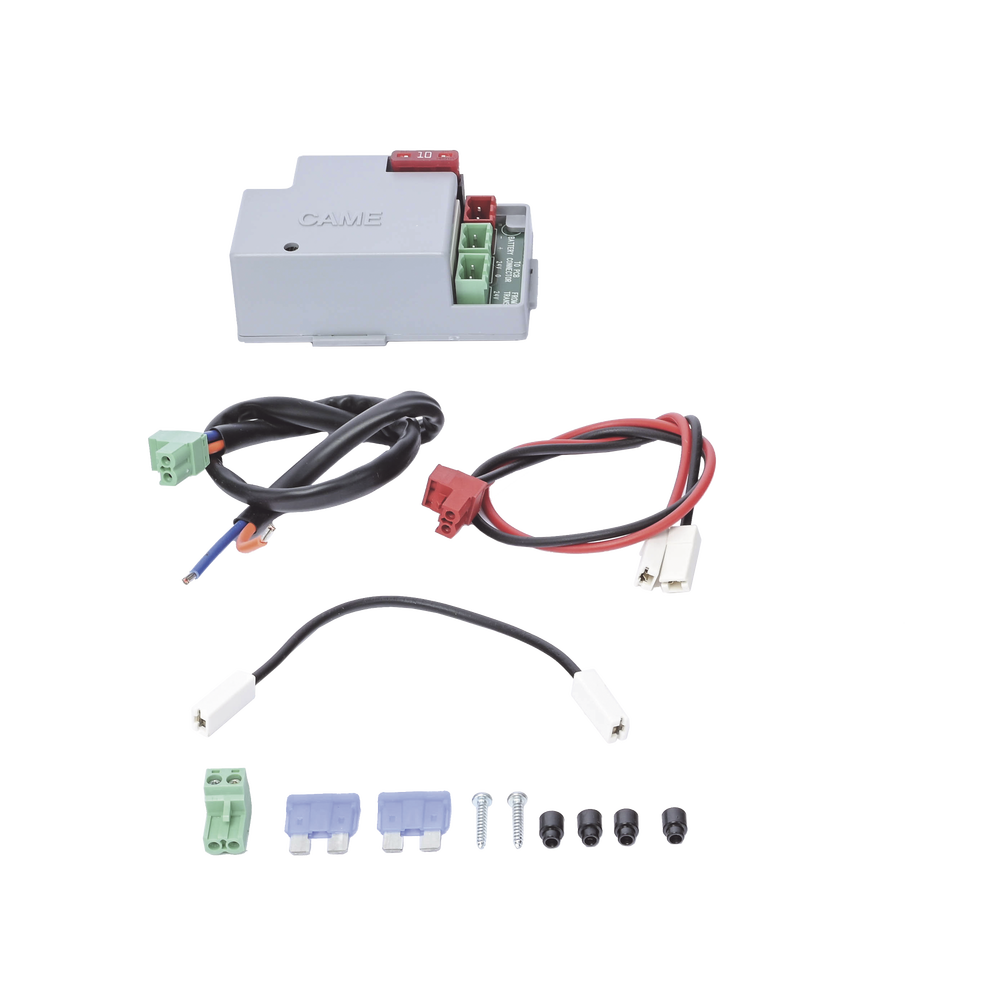

- ① – Tarjeta LB39
- ② – Caja para la tarjeta
- ③ – Fusible 10 A
- ④ – LED de estado
- ⑤ – Distanciadores y tornillos para la fijación
- ⑥ – Cable de conexión
- ⑦ – Cables de conexión de las baterías

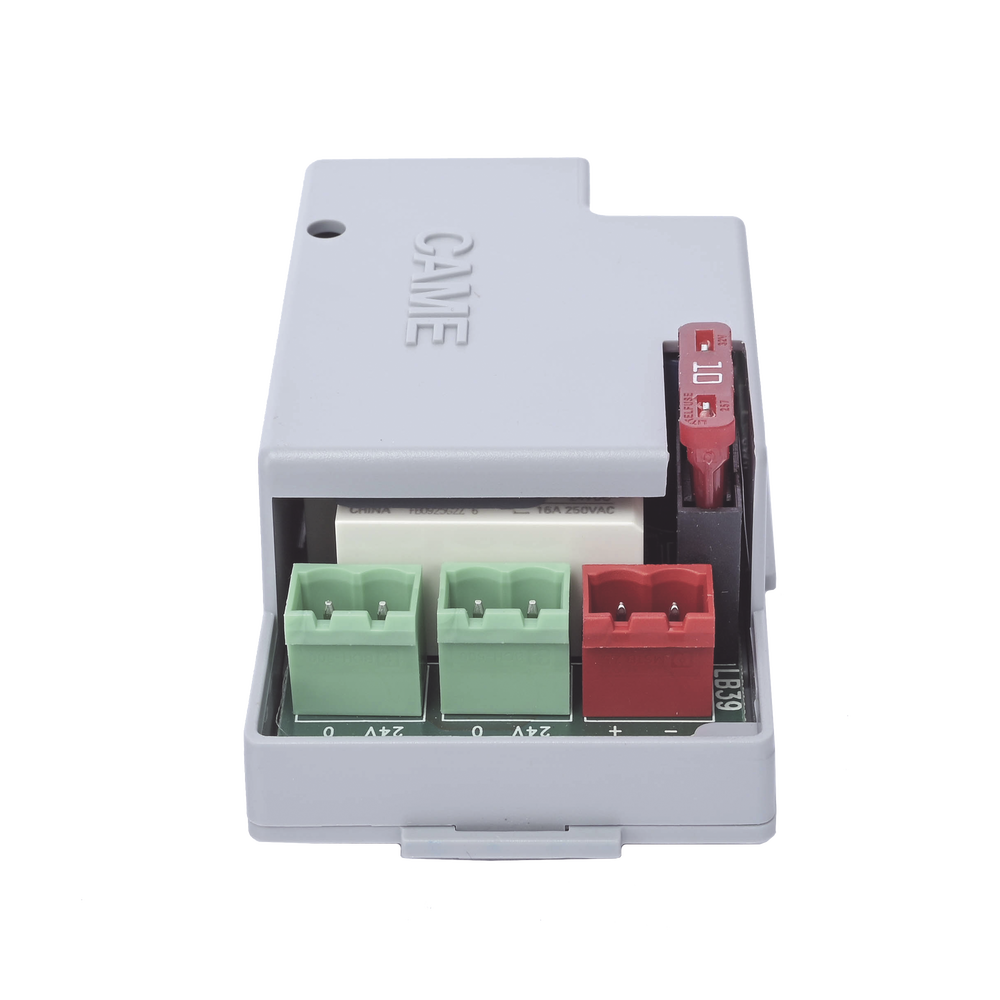

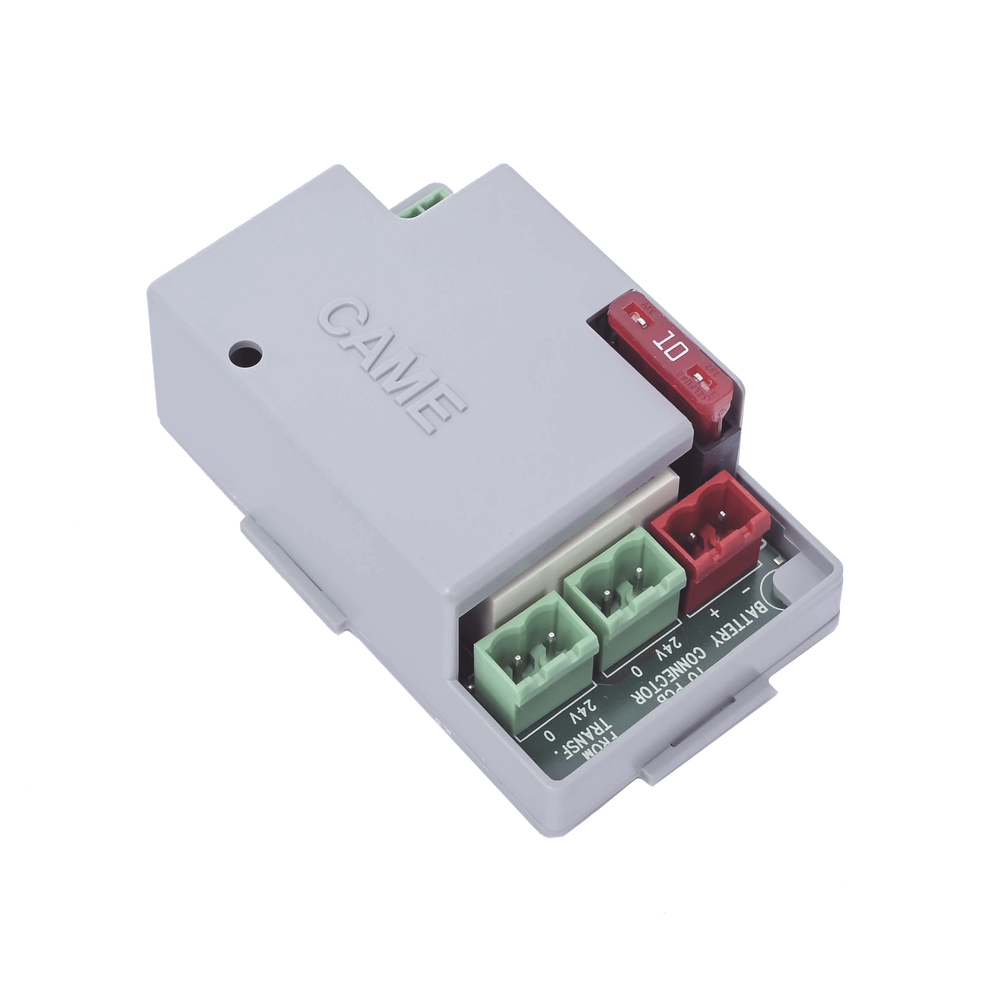

Conexiones
- Calibre del cable: 2 x 1.5 mm²
- Longitud máxima: 2 m (para cuadros de mando) / 10 m (para motor FA7024/7024CB)
- Voltaje: 12 V
- Amperaje: 1.3 Ah (SDN4/6/8/10 / OPS001 / ZL60 / ZL65) / 3.2 Ah (FA7024)
LED de Estado
- Verde fijo: Tensión de línea presente, NO en carga
- Verde intermitente: Tensión de línea presente, en carga
- Azul fijo: Funcionamiento con batería
- Azul intermitente: Funcionamiento en modalidad Green Power
- Rojo: Batería descargada
Instrucciones de Instalación
- Desconectar la tensión de línea antes de cualquier intervención en los cuadros o automatizaciones.
- Fijar la tarjeta LB39, sin caja, en el cuadro de mando y colocar las baterías en una caja externa.
- Colocar la tarjeta RLB y las baterías según las indicaciones del fabricante.
- Desconectar el transformador de la tarjeta electrónica y conectarlo a la tarjeta LB39.
- Conectar la tarjeta LB39 a la tarjeta electrónica con el cable suministrado.
- Conectar las baterías con los cables suministrados.
- Para la instalación en cuadros de mando, prever cables de sección 1.5 mm² con una longitud máxima de 2 metros.
- Para la instalación en motor FA7024/7024CB, utilizar cables de 1.5 mm² con una longitud máxima de 10 metros.
Eliminación y Medio Ambiente
- Los componentes del embalaje (cartón, plástico, etc.) se pueden considerar residuos sólidos urbanos.
- Los componentes del producto (metales, tarjetas electrónicas, baterías, etc.) deben ser desmontados y eliminados por separado.
- Antes de eliminar el producto, verificar las normativas vigentes en el lugar de instalación.
- No dejar en el medio ambiente.
