Descripción
Características Principales

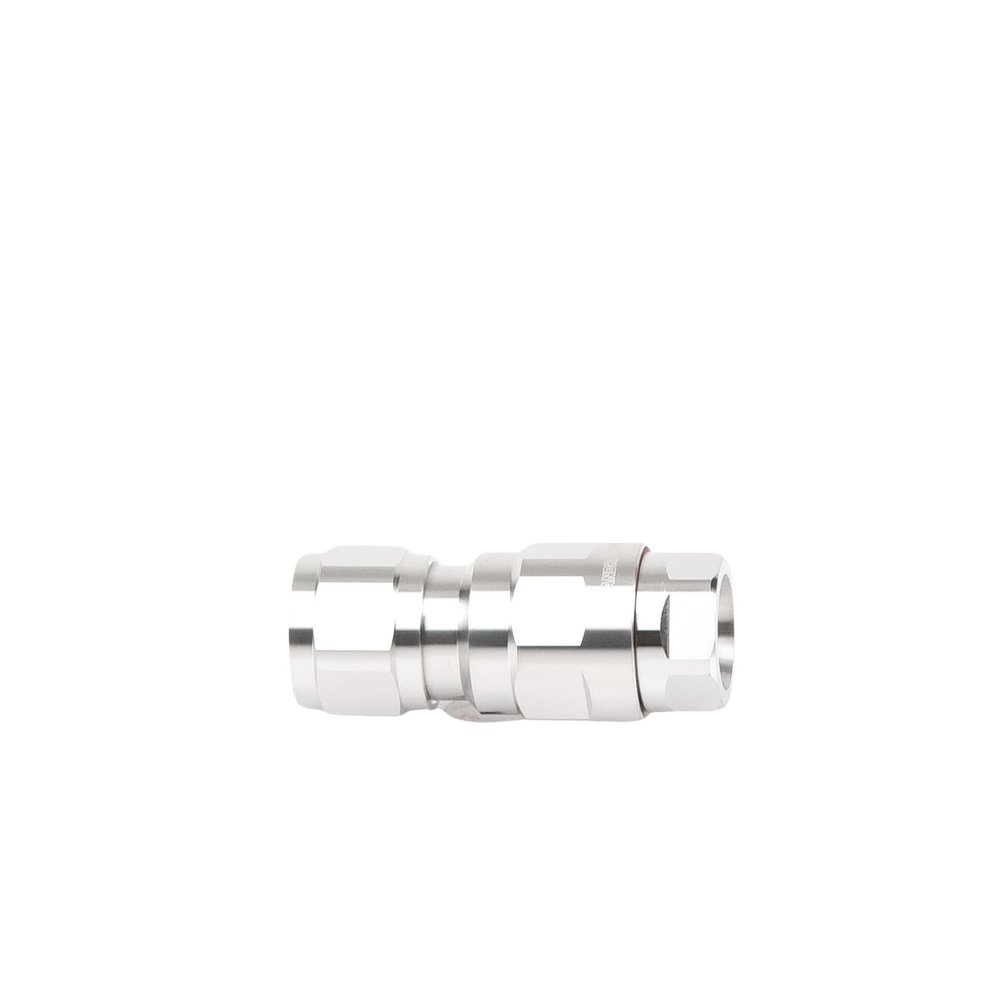

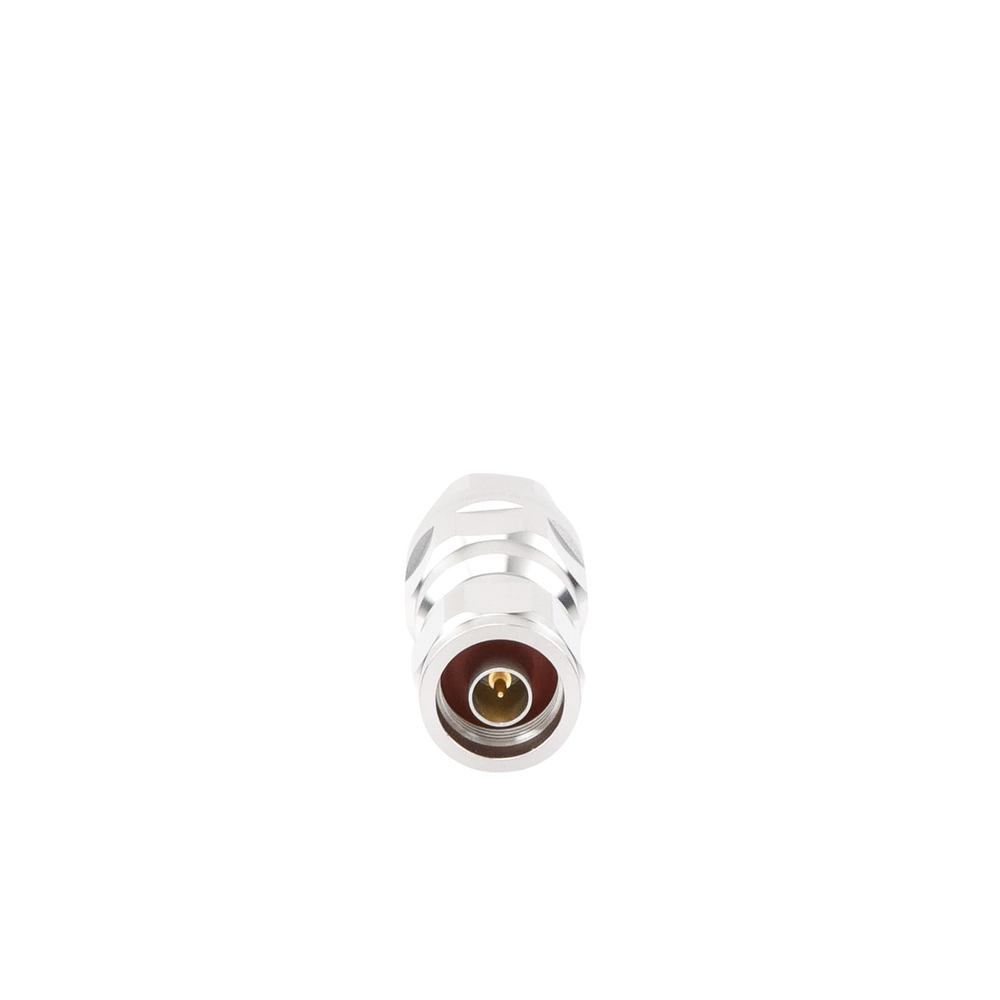

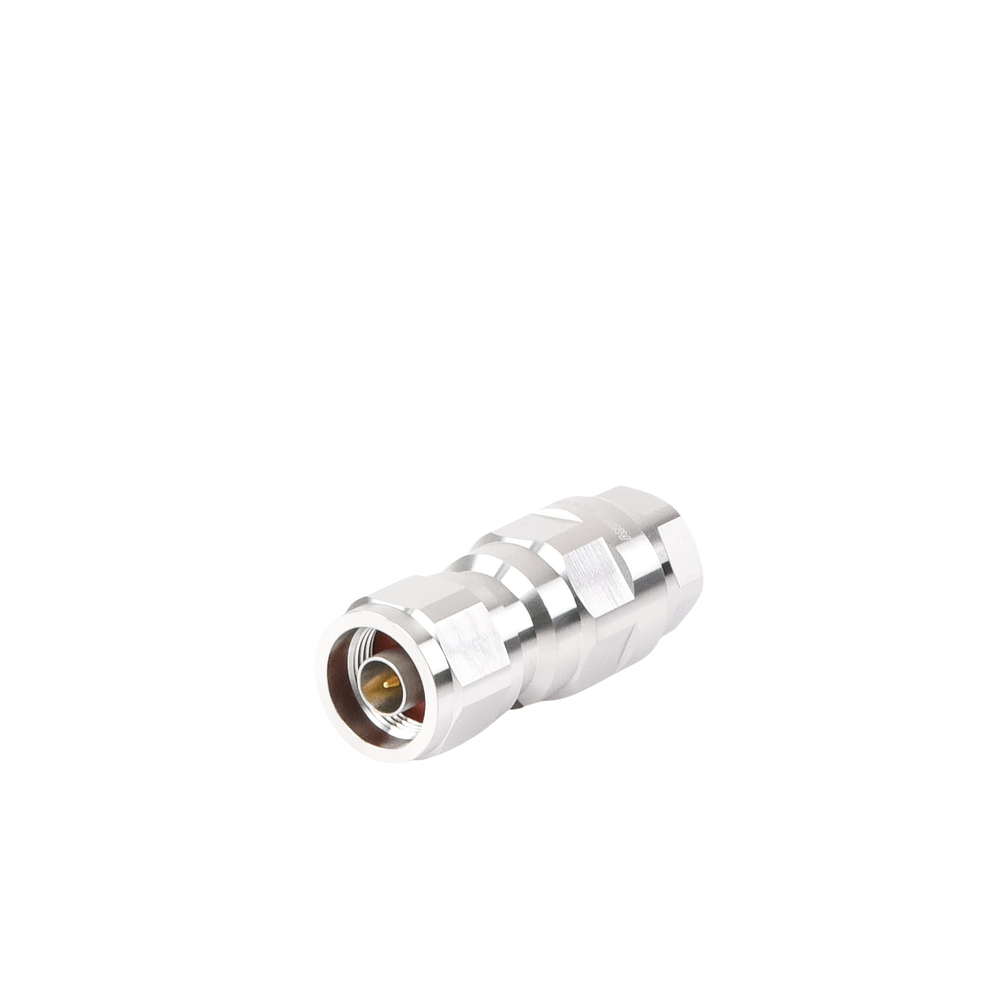

- Conector tipo N macho para conexión segura
- Compatibilidad con cable FSJ4-50B de 1/2'
- Ensamble con cojinete expandible para estabilidad
- Cuerpo plateado con contacto central de oro
- Aislante dieléctrico de teflón para protección
Especificaciones Generales
- Tipo: N Macho
- Estilo del cuerpo: Recto
- Marca: HELIAX®
- Montaje: Recto
- Proveedor: CommScope®
Especificaciones Eléctricas
- Impedancia del conector: 50 ohm
- Banda de frecuencia operativa: 0 – 12000 MHz
- Impedancia del cable: 50 ohm
- IMD de tercer orden: -120 dBm @ 910 MHz
- Tensión de operación RF: 707.00 Vrms
- Tensión de prueba DC: 2000 V
- Pérdida de inserción: 0.05 dB
- Efectividad de blindaje: -110 dB
Especificaciones Mecánicas
- Método de fijación contacto exterior: Por deformación
- Método de fijación contacto interior: Cautivo
- Recubrimiento contacto exterior: Trimetal
- Recubrimiento contacto interior: Oro
- Durabilidad de conexión: 25 ciclos
- Durabilidad del interfaz: 500 ciclos
- Fuerza de retención: 890 N (200 lbf)
- Par de torsión: 5.42 N·m (48.00 in lb)
Especificaciones Ambientales
- Rango de temperatura operativa: -55 °C a +85 °C
- Rango de temperatura almacenamiento: -55 °C a +85 °C
- Profundidad de inmersión: 1 m
- Resistencia a chorros de agua: IP66
- Resistencia a humedad: MIL-STD-202F, Método 106F
- Resistencia a choque mecánico: MIL-STD-202F, Método 213B
- Resistencia a vibración: MIL-STD-202F, Método 204D
Rendimiento RF
| Banda de Frecuencia | VSWR | Pérdida de Retorno (dB) |
|---|---|---|
| 0–1000 MHz | 1.03 | 36.00 |
| 1010–2000 MHz | 1.04 | 35.00 |
| 2010–3000 MHz | 1.08 | 28.00 |
Para cables coaxiales LPSF-450B, FSJ4-50B
Herramientas recomendadas:
MCPT-1412 — Herramienta manual para preparar cable Heliax.
